【SpaceX】Raptorが「配管だらけ」から“シンプル外観・少部品化”へ到達した理由と手法：2026/2/20

エグゼクティブサマリ

Raptor（およびRaptor 2/3系）の「外観が急にシンプルに見える」最大の理由は、外側に露出していた“二次系（secondary）”の流路・機能を、エンジン主要構造物の“内側”へ寄せ、さらに“再生冷却（regenerative cooling）”を全体へ拡張して外装保護（熱シールド等）を不要化した点にある。これはイーロン・マスク自身が「二次流路の内蔵化」「露出部の再生冷却化」「その結果として熱シールド不要」と明言している。¹

少部品化の“手法”は単独ではなく、DfAM（AM前提設計）× 機能統合 × 接合点（フランジ）削減（溶接化/一体化）× 製造・検査フローの再設計を一体で回している。Raptor 2ではフランジを溶接へ置換して配管をモノリシック化し、Raptor 3ではそれをさらに押し進めて「そもそも外に出さない」方向へ寄せた、という段階的発展として理解できる。²

金属AM（主にLPBF系）は、**“内部流路を壁の中に作る”“複雑なマニホールドを一体造形する”“従来は多数部品＋ろう付け/溶接で構成していた部分を一体化する”**のに極めて相性が良い。典型例としてNASAは、3Dプリントでロケットエンジン噴射器を「2部品」まで減らした事例を示している（従来類似品は115部品）。³

一方、「Raptorがどの部位を何点から何点へ減らしたか」など部品点数の厳密な内訳は公表されていない（未確定）。本レポートは、(1) SpaceXの公式投稿・発言、(2) AMサプライチェーンを裏付ける開示資料（SEC提出書類）、(3) 学術・官公庁の一次資料（AM/燃焼サイクル）を突き合わせ、“何が確定・何が推定か”を明確化して整理する。⁴

サプライチェーン面では、金属AM技術ベンダーVelo3Dとの契約（知財ライセンス＋支援役務）と、その契約条項（破産時に知財への完全アクセス/複製権を確保）から、“量産を左右するコア製造技術の供給リスク”を制度的に潰す動きが確認できる。⁵

研究範囲と公開情報の不確実性

Raptorの外観・部品点数削減は強い関心を集める一方で、SpaceXはエンジンの詳細設計（CAD、BOM、材料仕様、NDE基準、工程能力など）を体系的には公開していないため、観測できる事実は「断片」になりやすい。本レポートは、信頼度の高い順に次を一次情報の柱として採用する。⁵

第一に、SpaceX公式の性能値公開（Raptor 1/2/3の推力・比推力・質量等）と「Raptor 3は再使用のため熱シールドを不要化し、性能と製造性を高める」という公式説明。⁴
第二に、イーロン・マスクによる設計変更点の明言（“secondary flow pathsの内蔵化”“露出部の再生冷却化”“熱シールド不要” “壁の中に3D金属プリントで作る”）。¹
第三に、グウィン・ショットウェルの議会証言（Raptorがフルフロー段階燃焼で、高生産量・長寿命・コスト有利を狙う設計思想であること）。⁶
第四に、SEC提出書類に含まれるVelo3D–SpaceX契約本文（AM技術ライセンス供与、支援役務、破産時の知財アクセス条項など）。⁵
第五に、官公庁・査読論文・学会資料による、AM（LPBF/DED/HIP/NDE）と燃焼サイクル（FFSC/酸化剤リッチ系）の一般原理・限界。⁷

このため、「Raptorの“どのパーツが”一体化されたか」を語るときは、(A) 明言され公開されている事項と、**(B) 画像・一般工学からの“合理的推定”**を分け、後者は必ず「未確定」と明記する。

設計原理としての少部品化

DfAM・機能統合が“配管外付け”を終わらせる

配管・継手・バルブ・センサ配線が増える根本原因は、エンジンが「燃焼」だけでなく、始動・停止・パージ・冷却・潤滑・軸受・シール・アクチュエーション・計測など多数の補助機能（＝二次系）を抱えるからである。これらを従来製法（切削＋曲げ配管＋溶接＋継手）で実装すると、外側へ“後付け”されやすい構造になる。⁷

DfAM（AM前提設計）のコアは、この二次系を「配管部品として外に置く」のではなく、**主要構造物（マニホールド、ケーシング、ブラケット、壁面）へ“機能として埋め込む”**発想に変える点にある。航空宇宙向け金属AMのレビューでも、内部流路（冷却・流体デバイス）や部品統合（接合削減）が主要な価値として整理されている。⁷

Raptor 3でマスクが「二次流路を内蔵化」し「露出部へ再生冷却を入れた」と述べた内容は、DfAMの“機能埋め込み”と一致する。¹

フランジ削減は“製造性・信頼性”の最短距離

Raptor 2の大きな方向性として、外観比較でも目立つのがフランジ（ボルト締結の継手）削減である。フランジは試作で分解整備しやすい反面、シール点数・ボルト点数・漏れリスク・圧損・重量が増える。Raptor 2ではこれを溶接・一体化へ寄せ、「配管のモノリシック化」で部品と漏れ点を減らした、という説明が複数の技術解説で整合する。²

この方向性は、単に軽量化のためだけでなく、量産時の組立工数と検査工数（リークチェック対象）を減らす意味が大きい。一般に、接合点が減れば漏れ点・組立起因不良が減り、工程設計が単純化するためである。⁷

解析主導（CFD/FEM/多物理）で“見えない内蔵流路”を成立させる

外付け配管が「見えて安心」なのに対し、内蔵流路は「見えない」。したがって成立条件は、(1) 解析で成立を見切る、(2) 造形・後加工・検査でそれを再現する、の二段構えになる。金属AMでは、幾何誤差や内面粗さが圧損に与える影響が実験/CT/CFDで定量化されており、設計段階で“誤差込み性能”を扱う流れが強い。⁸

また、燃焼室・噴射器は燃焼安定・熱流束・疲労を同時に扱う必要があり、NASAのAM燃焼室開発では、設計→造形→試験→設計修正の反復が示されている。⁹

金属積層造形の技術詳細

プロセス選択と役割分担

航空宇宙で主流の金属AMは、粉末床溶融結合（PBF、特にLPBF/SLM）と、DED（指向性エネルギー堆積）で、用途は概ね次のように分かれる。⁷

LPBFは高精細な内部流路・複雑形状に強く、燃焼室ライナや噴射器のような微細特徴に適合する。⁹
DEDは**大型・肉盛り・異材接合（バイメタル）**に適し、NASAの燃焼室では「LPBF銅ライナ＋DEDニッケル合金外ジャケット/マニホールド」というハイブリッドが示される。¹⁰

材料

ロケット推進系AMで頻出する材料系は、ニッケル基超合金（例：Inconel 625/718）、チタン合金（Ti-6Al-4V 等）、高熱流束向け銅合金（例：GRCop-84/42）が代表的である。¹⁰

高熱流束部（燃焼室・スロート）の銅合金は、熱伝導率と高温強度の両立がテーマで、NASAはGRCop系（Cu-Cr-Nb）をロケット燃焼室向けに開発し、LPBFでの造形とホットファイア試験を蓄積している。¹¹

SpaceX固有の材料公開は限定的だが、マスクは酸化剤リッチ高圧環境向けに「SX500超合金」を開発したと述べており、酸化剤リッチ側ターボ系の材料難度を示唆する。¹²

寸法精度・表面性状

LPBFは複雑形状を一体で作れる一方、熱歪みによる寸法偏差と内面粗さが流体/熱性能に効く。精度改善にはスケーリング補正やFEMによる変形予測、計測フィードバックが使われる。¹³

表面性状は装置・材料・姿勢で変動するが、例えばVelo3Dの大型LPBF装置（Sapphire XC）では典型的表面仕上げが数µm〜十数µm（Sa）レベルとされる。¹⁴
またEOS系の能力評価資料でも、造形後の粗さ（Ra）が一桁〜十数µmのレンジで議論され、ブラスト等で低減できることが示される。¹⁵

重要なのは、内蔵流路では“粗さそのもの”に加えて“形状偏差（設計断面と実断面のズレ）”が圧損へ与える寄与が大きいという点で、CT形状を使ったCFDでその影響が比較されている。⁸

熱処理・HIP・欠陥対策

LPBFは溶融凝固が急速で、残留応力・微細組織・気孔（porosity）・未溶融（lack of fusion）などの欠陥管理が要点になる。¹⁶
HIP（熱間等方圧加圧）は、内部気孔の閉鎖に有効な後処理として多くの研究があり、X線CTでHIP前後を評価する枠組みも確立しつつある。¹⁷

日本側の公開資料でも、造形品に内部欠陥が内在し得るためCTで確認し、HIPで粗大欠陥低減を図る、という品質保証の基本線が示されている。¹⁸

コスト・生産性（未特定を含む）

AMコストは、粉末・装置償却・造形時間（スキャン戦略/層厚/レーザ本数）・後工程（除粉・熱処理・HIP・機械加工・NDE）に強く依存する。⁷

生産性の指標として、Velo3DのSapphire XCでは「最大400 cc/hr」などのスループットが公表されるが、これは形状・材質によって実効が大きく変わるため、Raptor部品へ直接当てはめることはできず未特定である。¹⁴

一方、外観の“部品統合”が進むほど、造形後の機械加工や検査が厳しくなるのが一般則で、NASAの燃焼室でも単一造形から複数部品＋溶接へ回帰して「除粉・検査・後処理時間を下げる」判断が示されている。¹⁹

Raptorの具体事例

公開スペックと“外観簡素化”の公式説明

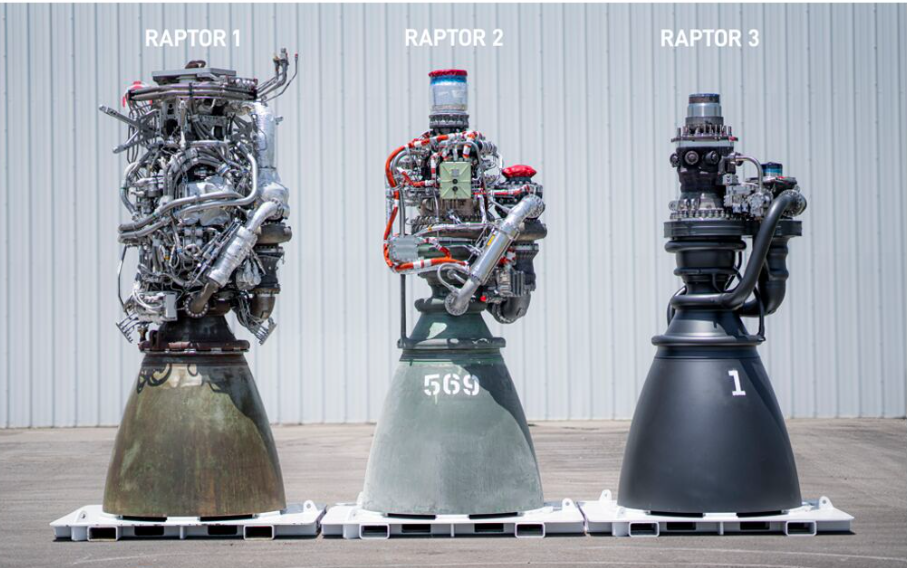

SpaceXはRaptor 1/2/3（sea level variant）について推力・比推力・エンジン質量などの比較値を公開している。²⁰

表は、公開値（確定）と、外観/構造に関する公式発言（確定）をまとめたものである。

項目	Raptor 1	Raptor 2	Raptor 3
推力（tf, 海面上）	185	230	280
比推力（s）	350	347	350
エンジン質量（kg）	2080	1630	1525
「エンジン＋機体側コモディティ/ハード」質量（kg）	3630	2875	1720
熱シールド要否	（必要）	（必要）	不要化を公式説明
公式に述べられた方向性	—	簡素化・製造容易化	迅速再使用、熱シールド不要化、製造性向上

²⁰

特にRaptor 3については、**「迅速な再使用のため、エンジン熱シールドの必要を無くしつつ、性能と製造性を向上させる」**と公式に説明される。²⁰

「内蔵化」と「再生冷却の全体化」

マスクはRaptor 3の簡素化の中身として、二次流路の内蔵化と露出部の再生冷却化を挙げ、結果として熱シールドが不要になったと述べている。¹

さらに、詳細の一端として「Many of them are 3D metal printed into the wall of the part」と述べ、流路や機能が“壁の中”へ作り込まれていることを示唆する。²¹

ここから確定的に言えるのは、次の3点である。
第一に、Raptor 3では“二次流路”が内蔵化された（確定）。¹
第二に、露出部（少なくとも従来熱シールドで守っていた領域）へ再生冷却が拡張され、熱シールドが不要化した（確定）。¹
第三に、その実現手段の一部に「壁の中への3D金属プリント」がある（確定）。²¹

一方で「どの配管をどの構造物に内蔵したか」「どのマニホールドを何点一体化したか」など部位特定は、SpaceXがBOMや断面図を公開していないため未確定である。

フランジ→溶接→“そもそも外に出さない”の段階

Raptor 2ではフランジの溶接化が明確に語られており、試作段階の分解性よりも、量産時の漏れ点削減・軽量化・圧損削減を優先した流れが読み取れる。²

Raptor 3はそこからさらに、熱シールドを不要化するために“二次流路や冷却をエンジン全体へ統合した”という説明で、方向性としては「配管の外付けを減らす」より強く「配管を外に存在させない」へ寄ったと解釈できる（この解釈自体は推定だが、根拠はマスクの“internalize secondary flow paths”発言）。¹

AM（特にLPBF）とサプライチェーンの裏付け

Velo3DのSEC提出書類（Form 8-K）には、SpaceXがVelo3DのAM技術について非独占ライセンスを受け、技術ライセンス$5M＋支援役務$3Mを支払う契約を結んだことが明記されている。⁵

さらに契約条項として、Velo3Dが破産等の手続きに入った場合でも、SpaceXが米破産法365(n)に基づく保護を受け、当該知財への完全アクセスまたは複製物の取得を受けられる旨が記載される。これは“量産の要所となる製造技術”の供給途絶リスクを下げる、調達・事業継続上の強い条項である。⁵

このこと自体は「Raptorのどの部品がVelo3D装置で造形されたか」を直接は示さない（未確定）が、少なくともSpaceXが金属AMを戦略技術として握り込む姿勢は一次資料で確認できる。⁵

燃焼サイクルや流路アーキテクチャの影響

フルフロー段階燃焼（FFSC）の基本構造

Raptorがフルフロー段階燃焼（FFSC）を採用することは、ショットウェルの議会証言で明言されている。⁶

FFSCは、燃料リッチ／酸化剤リッチの2系統プレバーナ（または相当部）を用い、燃料・酸化剤の“全流量”をタービン駆動へ通したうえで主燃焼室へ合流させる。NASAのIPD（Integrated Powerhead Demonstrator）関連資料は、FFSCの試験・設備・構成を一次資料として提供している。²²

このサイクルは一般に複雑化しやすいが、ショットウェルは「より穏やかなタービン環境（more benign turbine environments）」による長寿命化も狙いとして挙げている。⁶

酸化剤リッチ環境が“材料・設計”で難しい理由

酸化剤リッチ（特に高圧・高温・高純度酸素）環境は、材料の着火・酸化・損耗の観点で難度が高いことがNASA資料でも繰り返し議論されている。²³
マスクも同趣旨を「高圧の熱い酸素リッチガスではほとんどの金属が燃える」と表現し、SX500開発の難しさを語っている。¹²

この材料難度は、FFSCで酸化剤側タービン／配管が酸化剤リッチガスに晒され得ることと整合する。NASAの古典的検討でも、酸化剤リッチ側はタービン・混合・シールに“ハードウェア複雑性”を伴うとされる。²⁴

では、なぜ“外観はシンプル化できる”のか（推定）

FFSCは流体経路が多いにもかかわらず外観がシンプル化し得るのは、流路そのものの数を減らすのではなく、流路を構造体へ統合し、外部の接合点・露出部・付帯部品を減らす方向で“見える”複雑性を削れるから、というのが工学的に最も整合する説明である（推定）。¹

部品点数削減がもたらす波及効果と実務課題

品質・信頼性・整備性

部品点数削減は一般に、(1) 故障点（リーク点・締結緩み点・溶接不良点）の削減、(2) 組立誤差の削減、(3) 設計変更の反映速度向上、につながる一方、(4) 内蔵化により点検・修理が難しくなる、というトレードがある。⁷

NASAの3Dプリント噴射器の例では、部品数を115→2へ減らすことが「組立工数低減＝コスト低減」の鍵だと説明される。³
一方で、NASAのAM燃焼室開発では、最適AM設計が必ずしも“一体（ワンピース）”ではなく、除粉・検査・後処理を考慮して分割＋溶接へ回す判断が示され、統合しすぎのリスクも明確である。¹⁹

Raptor 2でフランジを溶接へ寄せた場合、整備性は下がるが漏れ点は減る、という典型トレードが生じる（一般則）。Raptor 3はさらに熱シールド不要化へ進めたため、再使用整備の要件を“外装保護”ではなく“エンジン自身の耐熱・冷却統合”へ置き換えた、と整理できる（後者は推定だが、根拠は熱シールド不要化の公式/本人発言）。¹

製造工程の変化（後加工・検査・組立）

従来（切削＋配管＋多数接合）と、AM統合（内蔵流路＋一体マニホールド）で工程フローはこう変わる。

mermaidコピーするflowchart TB
  A[要求・設計] --> B[詳細設計/解析 CFD・FEM]
  B --> C1[従来: 部品分割設計]
  B --> C2[AM前提: 機能統合設計 DfAM]

  C1 --> D1[切削/鋳造/鍛造/曲げ]
  D1 --> E1[ろう付け/溶接/フランジ組立]
  E1 --> F1[リーク試験・機能試験]
  F1 --> G1[整備性は高いが点数多]

  C2 --> D2[造形(LPBF/DED) + 除粉]
  D2 --> E2[応力除去/熱処理/HIP]
  E2 --> F2[機械加工(基準面・シール面)]
  F2 --> H2[CT/X線/寸法計測/圧力試験]
  H2 --> G2[点数減・内蔵化だが検査難度↑]

¹⁶

内蔵流路の検査ではX線CTの価値が高いが、サイズ・材質・密度で制約が増える。日本のJAXA関連資料でもCTやHIPを含む品質保証ステップが整理される。¹⁸

設計・解析・最適化の実務

AM統合は「作れる」だけでなく「性能が出る」ことが必要で、一般に以下がセットになる。
CFD：流路圧損・混合・冷却性能、粗さ/偏差の感度評価。⁸
FEM：造形変形予測、熱応力、疲労、接合部（溶接/ろう付け）評価。¹³
多物理：燃焼＋熱＋構造＋製造歪みの統合最適化（ただし燃焼安定は実験依存が残る）。⁹

SpaceX固有の解析ツール詳細は未公開だが、少なくともRaptor 3で“二次流路の内蔵化”と“再生冷却の全体化”を行うには、上記と同等の設計・解析・検証反復が必要になる（推定）。¹

実務的な課題と限界

金属AMで避けにくい課題は、(1) スケール（大型・厚肉は造形時間と歪みが支配）、(2) 内部欠陥の完全検出、(3) 内面粗さによる性能・汚れ・熱境界層、(4) 修理・改修の難しさ、(5) 材料特性の方向性・ロット差、である。⁷

さらに、酸化剤リッチ系では材料の着火・酸化が設計自由度を縛り、燃焼サイクルと材料の同時成立が必要になる。²³

タービン/タービン設計への応用可能性と具体提案

何が転用可能か（結論）

Raptorの“見た目の簡素化”を生んだ核心は、(A) 二次流路の内蔵化、(B) 冷却の統合、(C) 接合点削減、(D) 製造・検査を含む全体最適であり、これはガスタービン／ターボ機械にも高い転用余地がある。¹

特に、タービン周りで“配管だらけ”を生む要因（ブリード、冷却空気分配、シール空気、計装、支持構造、整備アクセス）を、マニホールド一体化＋内蔵流路＋（必要箇所のみ）AMで整理するアプローチは、ロケットに限らず有効である。⁷

比較表（導入判断の観点）

観点	従来（多数部品＋外付け配管）	AM統合（内蔵流路＋機能統合）
部品点数	多い（漏れ点・締結点が増える）3	減らせる（ただし“統合しすぎ”は除粉/検査が難化）19
圧損/流路最適	設計自由度が制限されがち7	形状自由度↑だが粗さ/偏差の影響を織り込む必要8
品質保証	目視・寸法・溶接検査中心25	CT/HIP/造形モニタ等が重要（コスト要因）17
整備性	分解交換しやすい	内蔵化で交換は難化、しかし交換頻度自体を下げる設計が前提19
コスト試算	比較的見積りやすい	個別条件依存が大きい。今回のコスト試算は未特定7

導入ステップ（実務提案）

第一段階は「いきなり回転体」ではなく、静止系マニホールド／配管ブロック／ブラケット統合から始めるのが一般に安全である。NASAでも噴射器や燃焼室など静止系で部品統合効果が大きいことが示される。³

第二段階で、内蔵流路の“詰まり・未溶融粉末・粗さ”に対し、**設計（排粉のための分割/逃げ）、造形条件、後処理（HIP/化学研磨/研磨流動）**をパッケージ化する。NASAの開発では、単一造形から分割＋溶接へ移すことで除粉・検査・後処理時間を下げた例がある。¹⁹

第三段階として、タービン静翼・燃焼器ライナ等へ拡張する際は、表面粗さ・寸法偏差・欠陥が性能へ与える寄与をCT/CFDで“実形状ベース”に評価し、許容差を規格化する。⁸

内部流路の概念図（再生冷却＋内蔵二次流路）

以下は概念図であり、Raptorの実断面を示すものではない（未確定）。ただし「壁の中に流路を作る」「再生冷却を拡張する」という方向性自体は、マスク発言で確定している。¹

mermaidコピーするflowchart LR
  A[燃焼ガス側壁] --- B[高熱流束領域]
  B --- C[壁内部の冷却チャネル: 再生冷却]
  C --> D[上流マニホールド/プレナム(一体化候補)]
  D --> E[二次流路: パージ/シール/冷却の分配(内蔵化候補)]
  E --> F[必要箇所へ供給 → 合流/排気]

主要ソース一覧

SpaceX公式（X投稿・数値公開）：Raptor 1/2/3の性能表と「Raptor 3は熱シールド不要化・製造性向上」²⁰
イーロン・マスクの技術発言：二次流路内蔵化・再生冷却統合・壁内3Dプリント・SX500超合金¹
グウィン・ショットウェル議会証言：FFSC・高生産量・長寿命・穏やかなタービン環境⁶
Velo3D–SpaceX契約（SEC Form 8-K）：AM技術ライセンス、破産時の知財アクセス条項⁵
NASA一次資料：AM噴射器（115部品→2部品）、AM銅燃焼室、AM燃焼室/噴射器の技術講演・論文³
FFSCの一次資料：NASA IPD関連、NASA FFSCニュースリリース²²
AM総説・工程：金属AM航空宇宙レビュー、LPBFレビュー、HIPレビュー、表面粗さ研究⁷
日本語資料（AM品質保証/推進系適用）：ガスタービン・航空宇宙AM、JAXA H3関連プレスキット、JAXAのAM検査/HIP議論、IHI技報
